TP-Link TL-R860 v5 router – Home Networking & Electronics

Mivel erről a routerről túl sok információ nincs, ezért fogtam és belenéztem, hogy mit is rejt a fehér doboz.

Ez a router már nem mai darab. 2010-11 között készült. Már bolti forgalomban sincs.

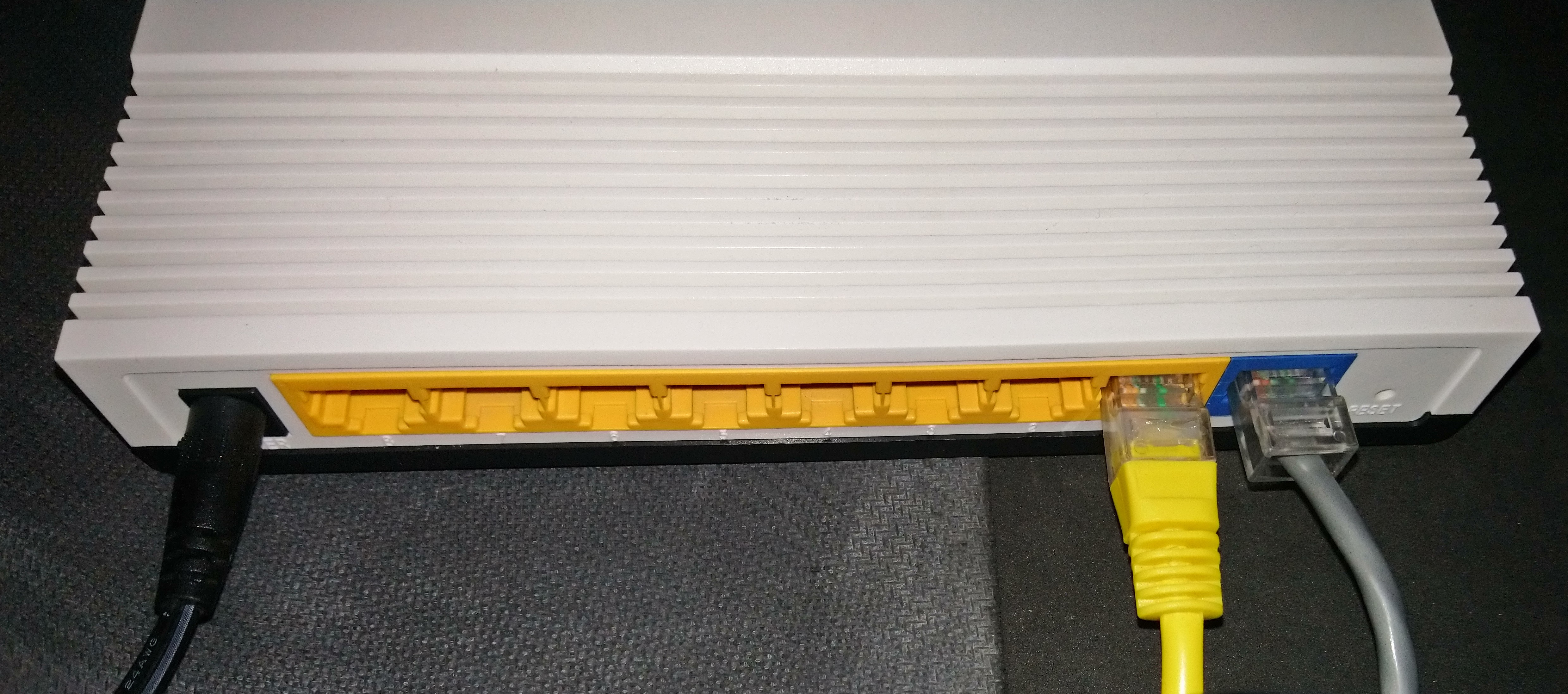

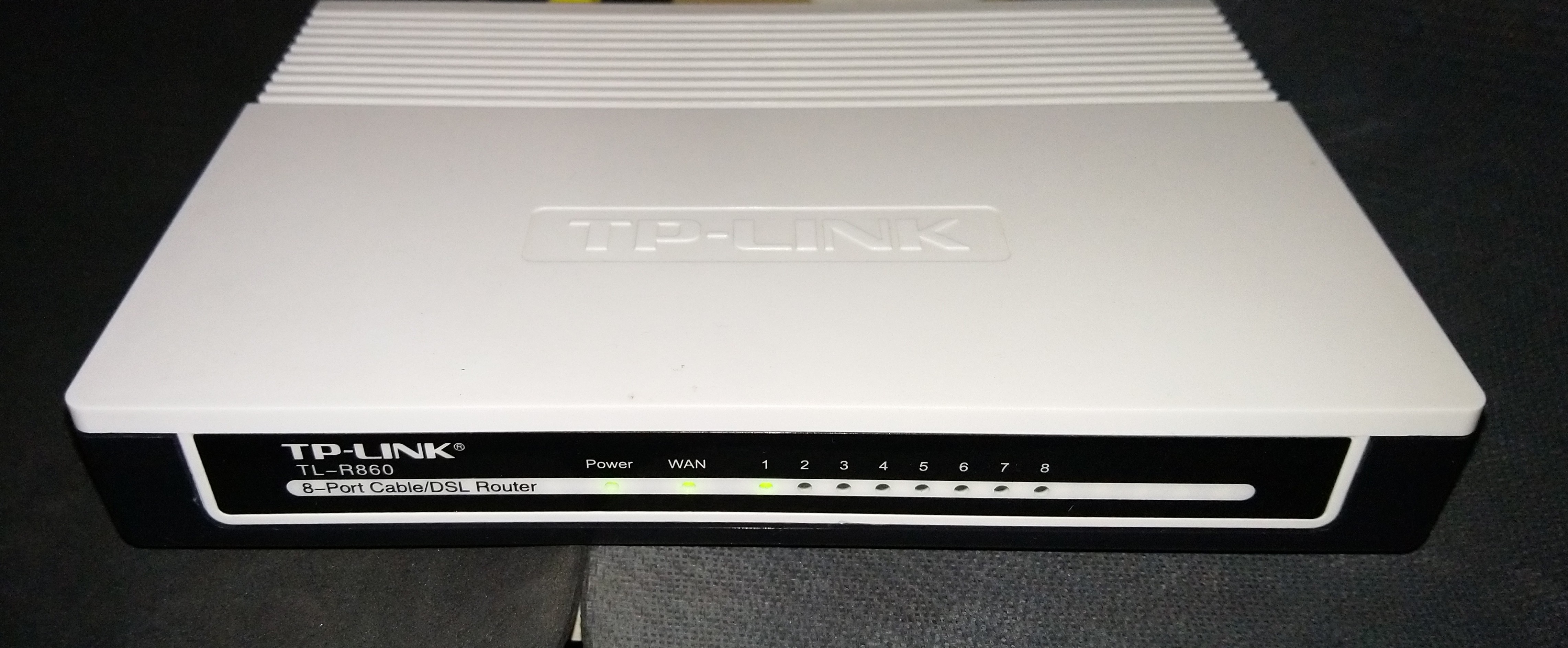

Kívülről sokat nem mutat. Egy sima vezetékes SOHO router, amin van 1 db 10/100 Mbps-os WAN port és a szokásos 4 helyett 8 db 10/100 Mbps-os LAN port.

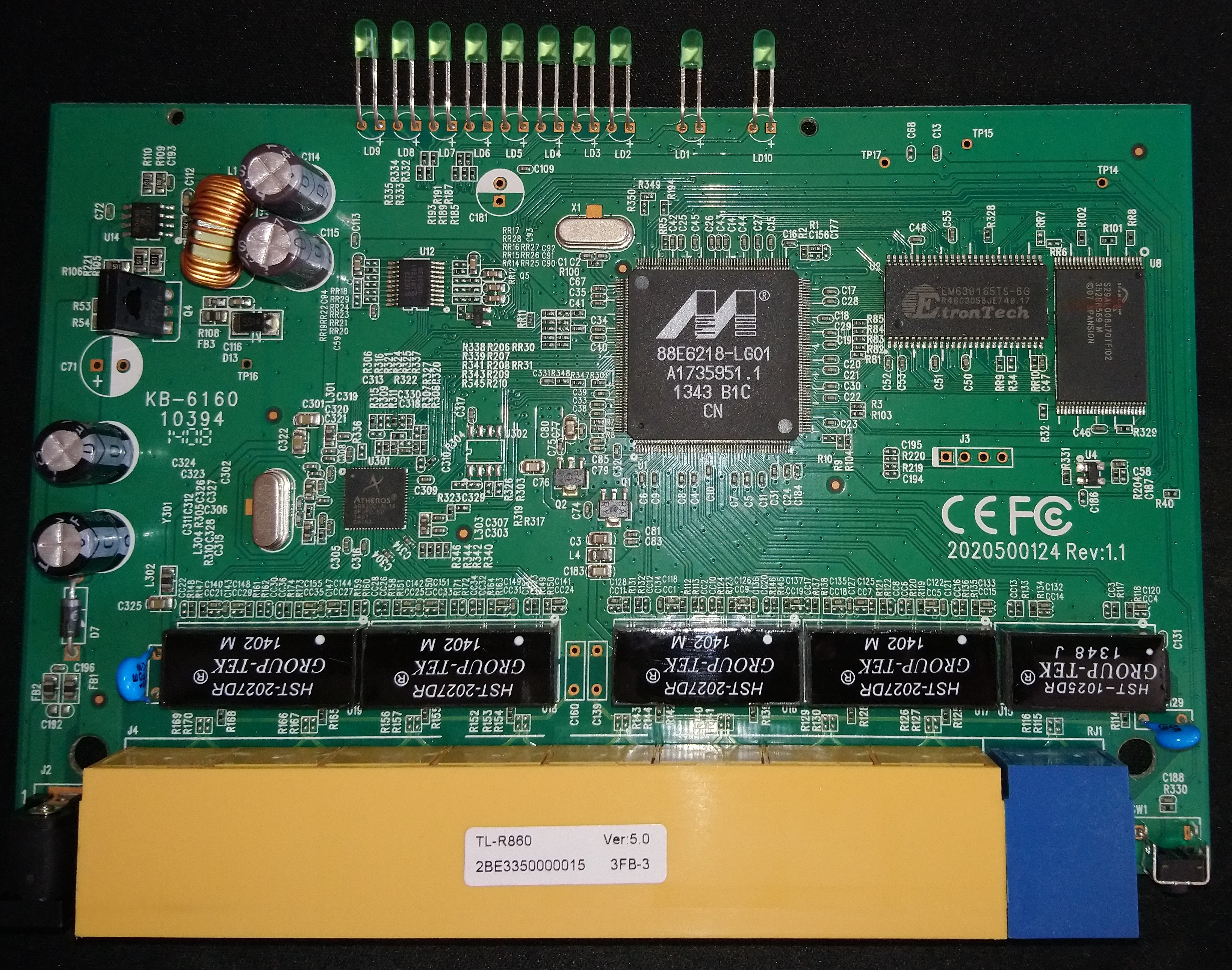

A burkolat kibontása után, amit a 2 db csavaron kívül számos, könnyen letörő műanyag pöcök tart össze, elénk tárul az alaplap.

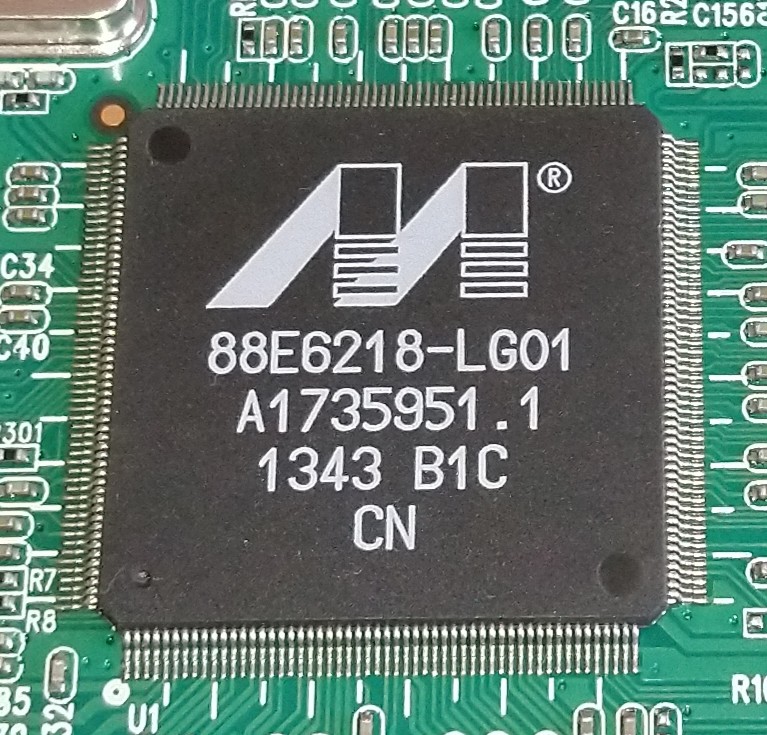

A router alapja egy Marvell 88E6218 típusú SoC, ARM utasításkészlettel, ami 150 MHz-es órajelen megy.
Erről annyit tudni, hogy 7 db integrált 10/100 Mbps sebességű PHY-t tartalmaz, ebből 4 db képes a QoS-re is.

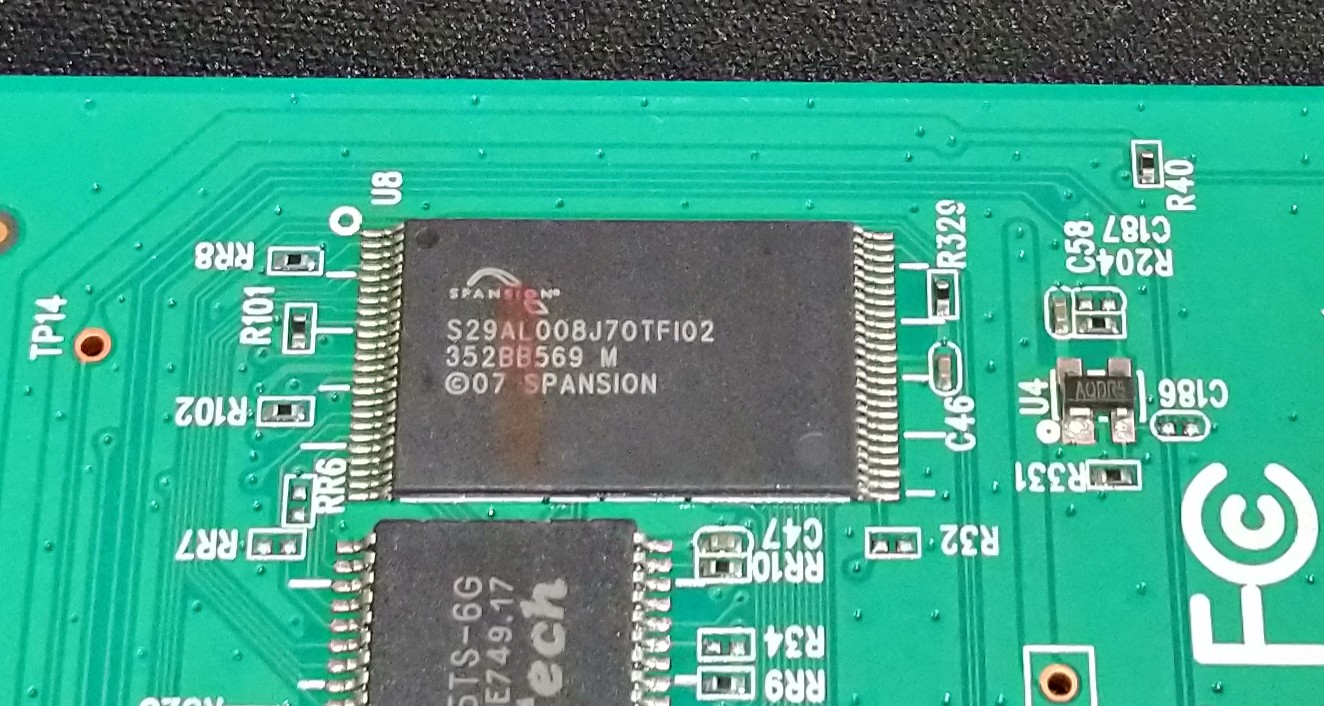

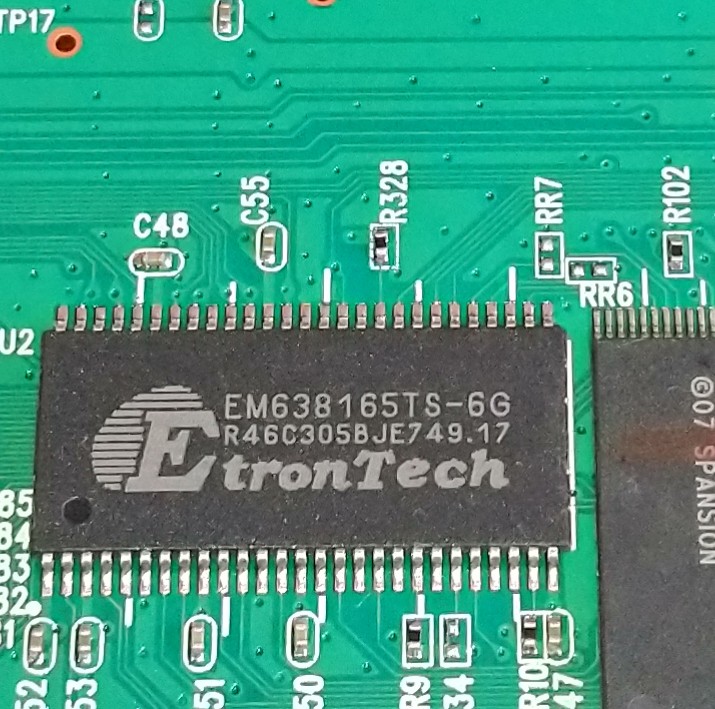

Mellette van egy EtronTech EM638165TS-6G 8 MB méretű SD RAM, az adatokat meg egy Spansion S29AL008J70TFI02 1 MB méretű flash chip tárolja.

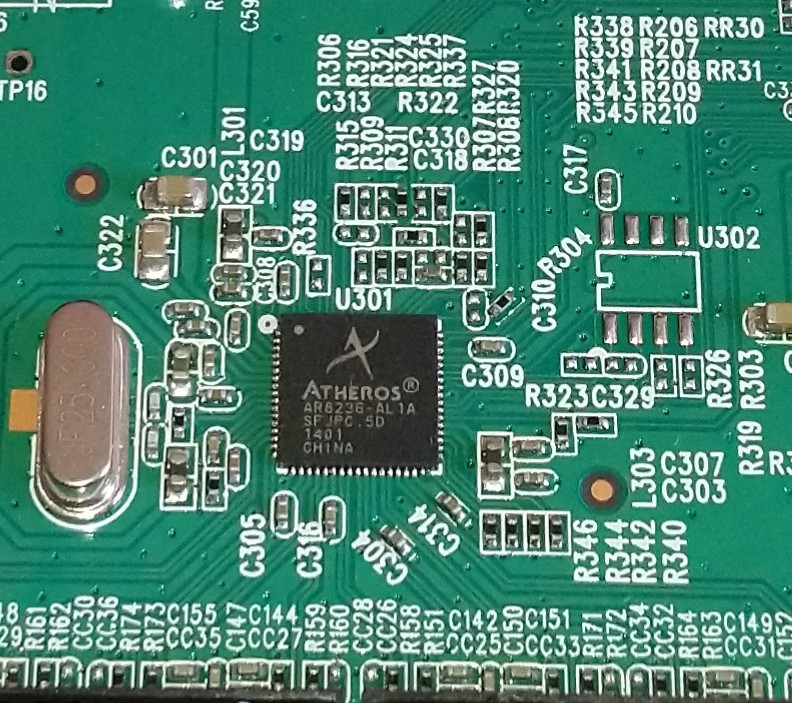

Ezek mellett helyet kapott a panelen egy Qualcomm Atheros AR8236-AL1A 6 portos FE switch. Így oldották meg a 8 db LAN portot.
Ez a panel rajzolatán jól ki is vehető, hogy 2 különálló rész van, 4-4 porttal.

Ez az összeállítás nem alkalmas az elterjedt egyedi firmware-k telepítésére, mint pl. a LEDE (OpenWrt) vagy a DD-WRT,
mert sem a flash, sem pedig a RAM mérete nem lenne elég hozzá.
E mellett a Marvell SoC sebessége és támogatottsága is kérdéses. A 150 MHz-es órajel nem túl sok.

Sebességteszten WAN-LAN között ~60 Mbps volt a sebesség le és fel irányban is.

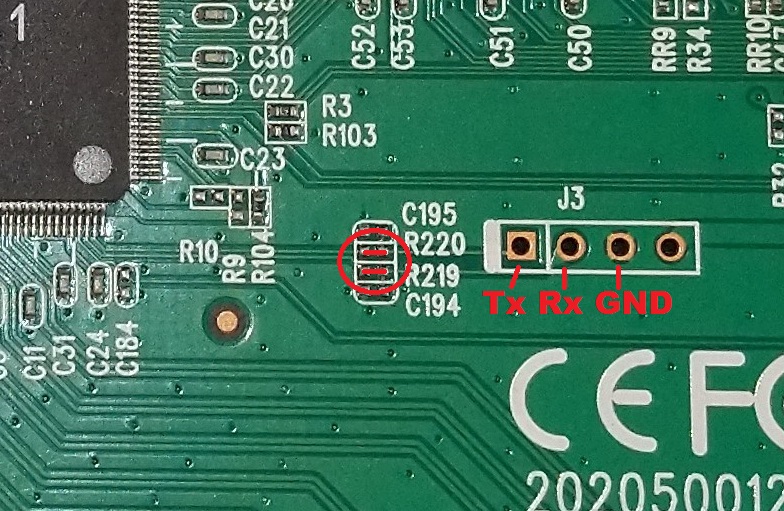

Az alaplapon található egy UART kivezetés is, ami a szokásos lábkiosztású és 3.3 V TTL szintet használ.
A hozzáferéshez az R219 és R220 ellenállás helyét át kell hidalni.

Ezután a megfelelő adapter segítségével és egy terminallal (pl. PuTTY) lehet csatlakozni, 38400 bps baud sebességgel.

Ez a gyári boot folyamat:

Attached TCP/IP interface to marfec unit 0
Attaching interface lo0…done

USRCONF : g_size = 21032
Name = MODULE_USR_CONF_T , size = 12
Name = UC_IEEE802_1X_CFG_DATA_T , size = 512
Name = UC_ADVANCED_CFG_T , size = 16
Name = UC_ARP_CFG_T , size = 652
Name = UC_BPA_CFG_DATA_T , size = 912
Name = UC_DDNS_T , size = 1480
Name = UC_DHCPC_CFG_DATA_T , size = 416
Name = UC_DHCPS_CFG_AND_STATIC_T , size = 708
Name = UC_FIRE_WALL_STATE_T , size = 2440
Name = UC_FORWARD_VIRTUAL_SERVE_CLASS_T , size = 1572
Name = UC_LAN_CFG_DATA_T , size = 16
Name = UC_L2TP_CFG_DATA_T , size = 1472
Name = UC_MAC_CONFIG_T , size = 80
Name = UC_PPPOE_CFG_DATA_T , size = 1600
Name = UC_NTP_PREFER_SRV_CFG_DATA_T , size = 184
Name = UC_STATIC_IP_CFG_DATA_T , size = 144
Name = UC_SATTIC_ROUTE_CFG_DATA_T , size = 328
Name = UC_MANAGE_USERS_T , size = 64
Name = UC_UTILITIES_T , size = 16
Name = UC_WANCONNTYPE_T , size = 16
Name = UC_WLAN_CFG_T , size = 5164
Name = UC_OPMODE_CFG_T , size = 4
Name = UC_PPTP_CFG_DATA_T , size = 1472
Name = UC_NETWORK_PSEUDO_T , size = 4
Name = UC_QOS_ROUTER_CONF_FLASH_T , size = 740
Name = UC_DHCPP_CFG_DATA_T , size = 1008
TDDP


                            Software Platform for ARM
  Copyright(C) 2001-2004 by TP-LINK TECHNOLOGIES CO., LTD.
  Creation date: May 19 2010, 11:24:59

  Press CTRL-B to enter bootmenu…

  Boot Menu:
     1:  Download application program
     2:  Modify Bootrom password
     3:  Exit the menu
     4:  Reboot
     5:  User commond line
        Enter your choice(1-4):

Parancsokban nem bővelkedhetünk a szoftverben, ugyanis magához a router firmware-hez nem lehet hozzáférni,
csak a bootloader-hez.

Parancsok a bootloader-ben:

Please Input debug cmd:help
command         description
——————————-
help            print all commands
task            print task information
stack           print task stack
e               exit

Please Input debug cmd:

Összességében ez a router mára már elavult.
Kisebb DSL kapcsolat szétosztására még alkalmas lehet, de nagyobb igényeket már nem tudna kielégíteni.
Mivel a hardvere elég gyenge, így “okosítani” se lehet.
Esetleg a gyári firmware átírásával lehet próbálkoznia annak, aki programozó és a forráskódot be tudja szerezni.
